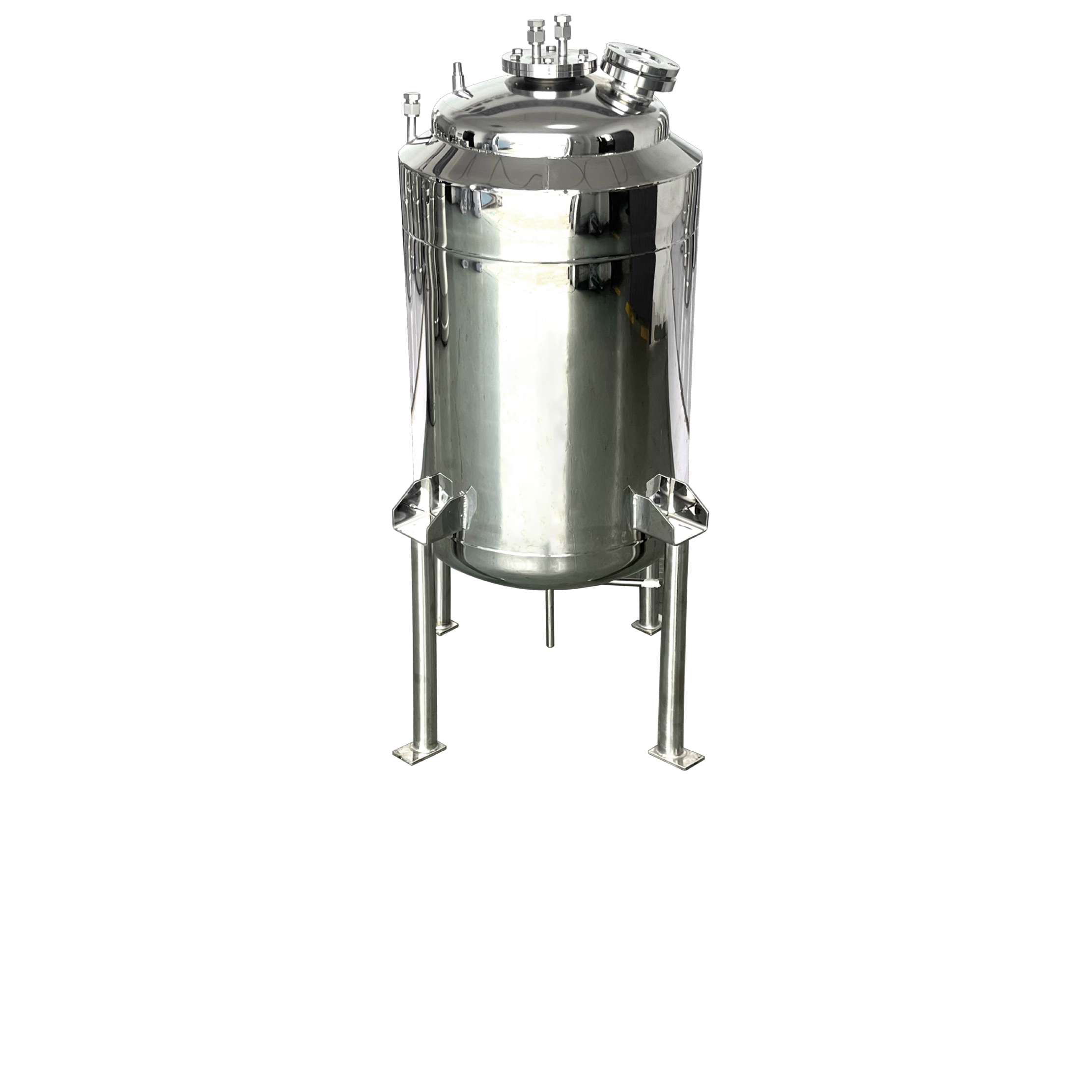

夹套式挥发收集器
产品型号：JSD-GT-F-EP-327-50-316-1.5
- 外形尺寸： Φ550mm×H1150mm
- 安全容积： 50L
- 桶身材质： 316L
- 桶身厚度： 1.5t
- 设计温度： -70℃~ 200℃
- 试验压力： 0.4MPa
- 设计压力： 0.4MPa
- 内壁处理： EP
- 外壁处理： 镜面抛光
接口表
| 序号 | 品名 | 规格/尺寸 | 管口 | 备注 |
| N1 | 进口 | 1/2“ | 卡套接头 | 316L |
| N2 | 出口 | 1/2“ | 卡套接头 | 316L |
| N3 | 排净管口 | 1/2“ | 卡套接头 | 316L |
| N4 | 管道接口 | 3/8“ | 卡套接头 | 316L |
| N5 | 表接口 | 1/4“ | PNl螺纹 | 316L |
| N6 | 冷却水出口 | 1/2“ | PNl螺纹 | 316L |
| N7 | 冷却水入口 | 1/2“ | 卡套接头 | 316L |
| N8 | 管擦窗 | DN50 | PTFE | 316L |

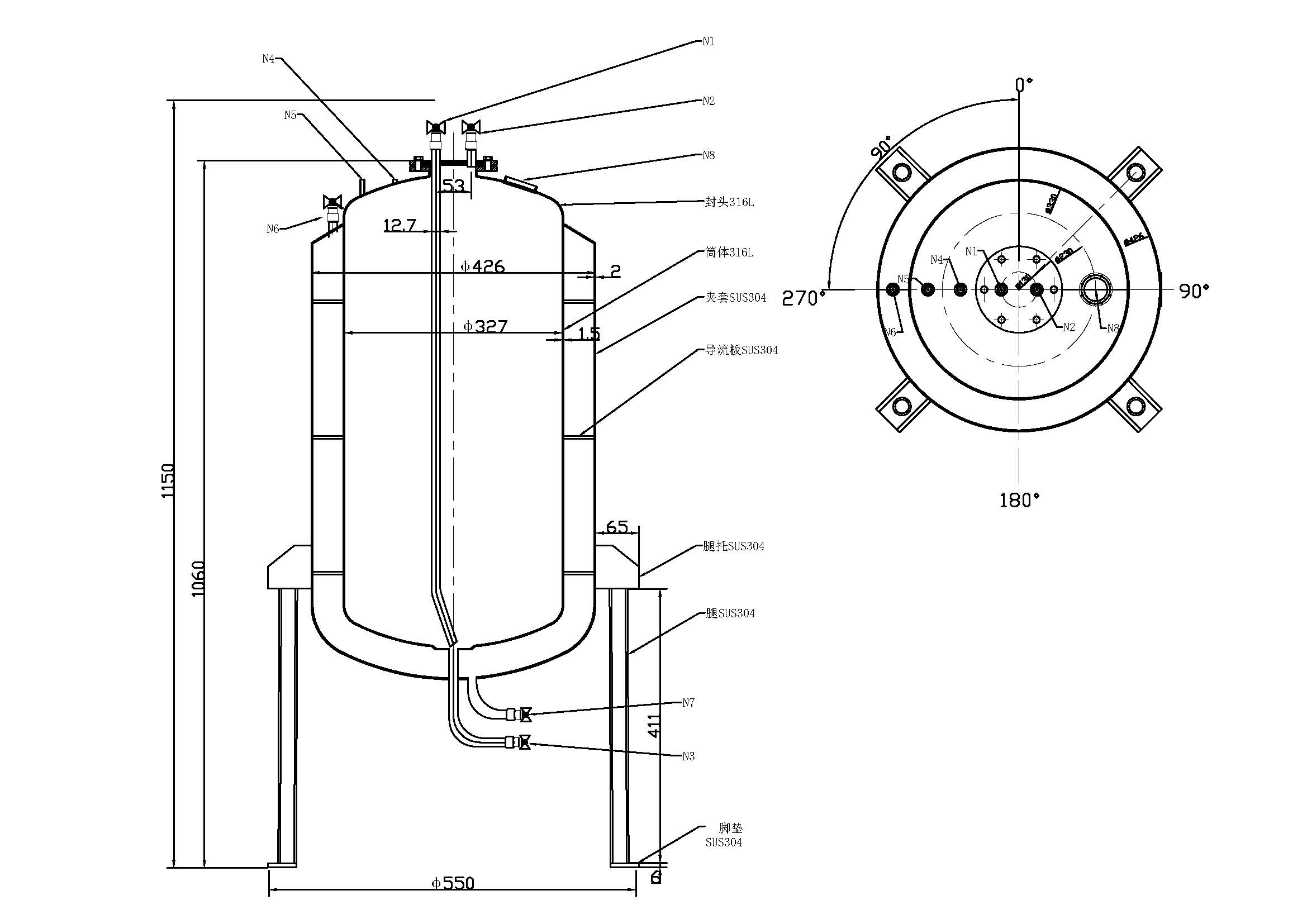

尺寸图
