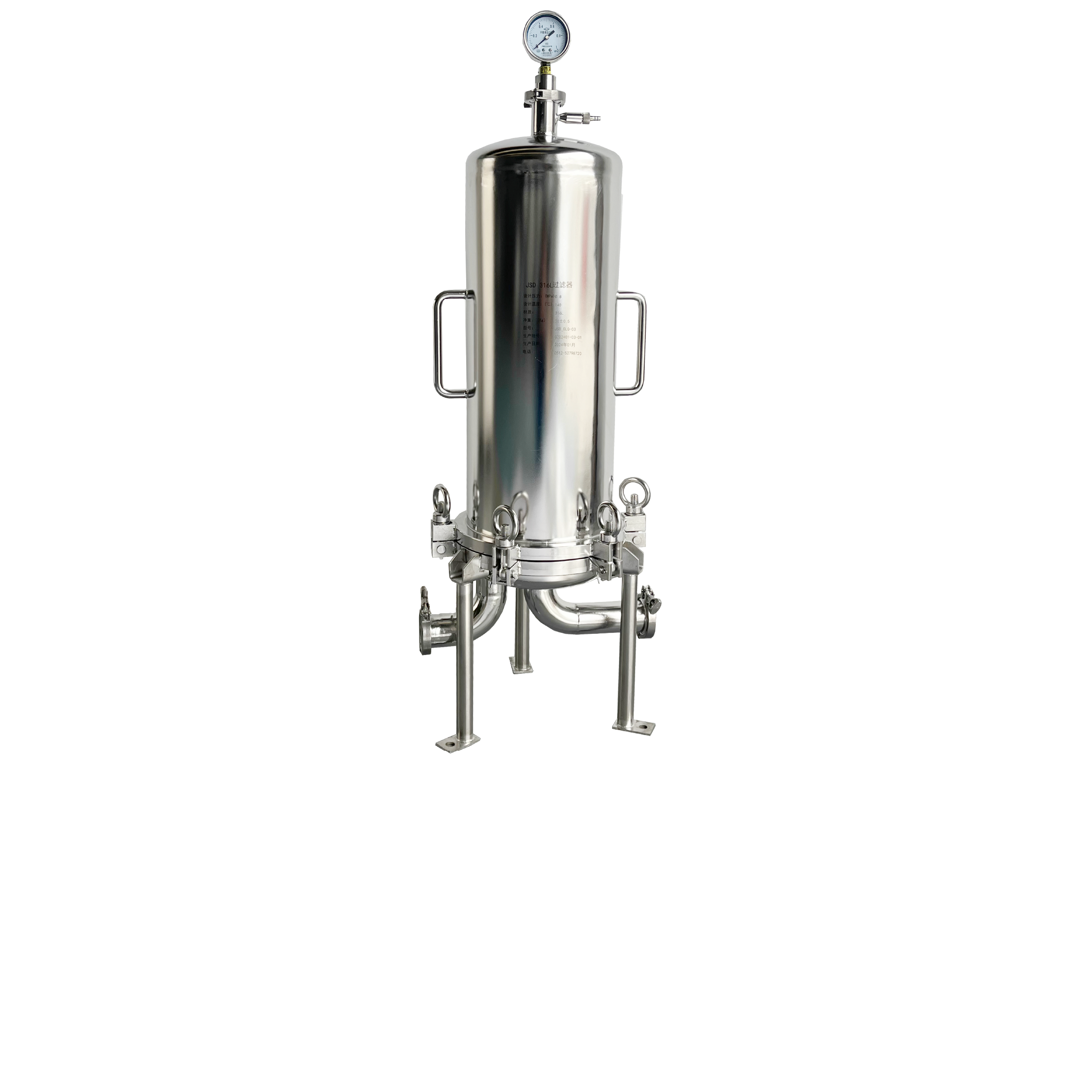

三芯过滤器
产品型号：JSD-GLQ-EP-224-3-316-3
- 外形尺寸： Φ350mm×H956mm
- 滤芯数量： 3
- 桶身材质： 316L
- 桶身厚度： 3.0t
- 设计温度： 140℃
- 内壁光洁度： Ra≤0.2
- 试验压力： 0.8MPa
- 设计压力： 0.35MPa
- 内壁处理： EP
- 外壁处理： 镜面抛光
接口表
| 序号 | 品名 | 规格/尺寸 | 管口 | 备注 |
| N1 | 进液口 | 2“ | 卡箍 | 316L |
| N2 | 出液口 | 2“ | 卡箍 | 316L |
| N3 | 压力表 | 1.5“ | 卡箍 | 316L |
| N4 | 排气阀 | Φ5 | 内丝 | 316L |

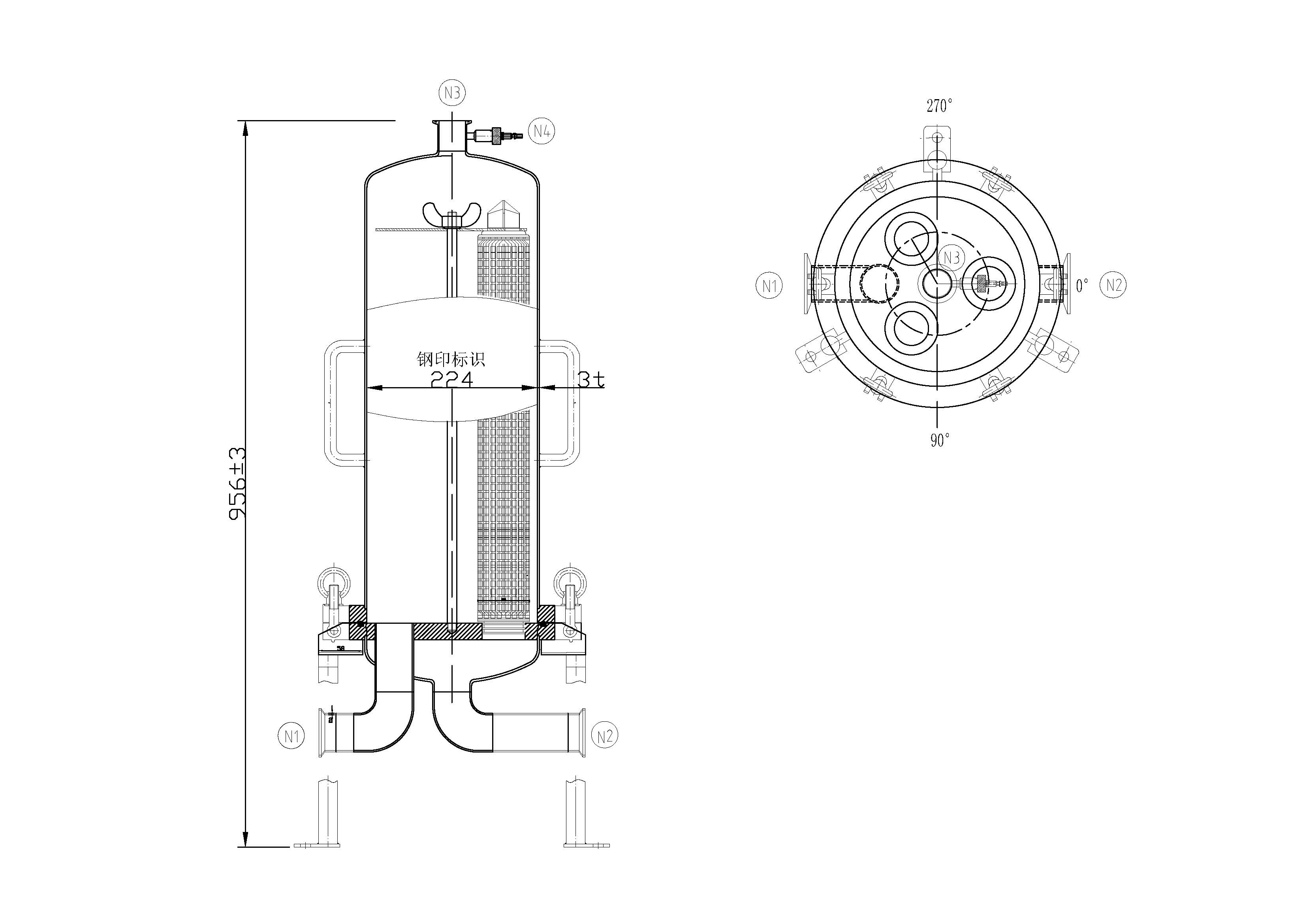

尺寸图
