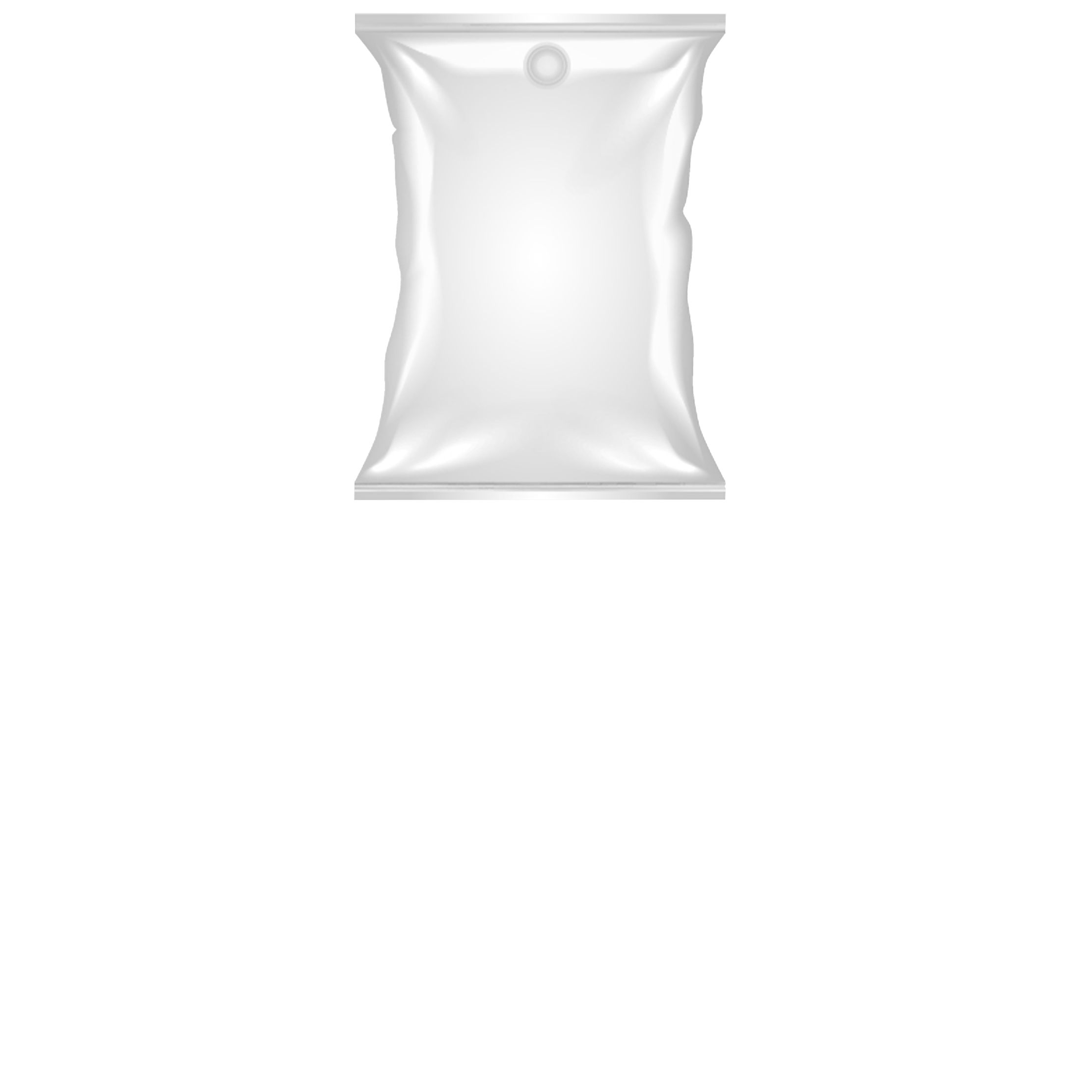

40L-N型内衬袋

产品型号:JSD-LN-PE-2D-040

  • 产品尺寸: 570±5mm×850±5mm
  • 安全容积: 40L
  • 单层膜厚: 0.06±0.01mm
  • 袋子层数: 2
  • 颗粒: Max25ea/ml@0.3/um
  • 金属: Max10ppb
  • 爆破测试: ≥0.25Mpa
  • 抗拉强度(焊接部分): 焊接部分 10-15N/10mm²
  • 抗拉强度(其他区域): 其他区域 10-15N/10mm²
  • 拉伸延展(焊接部分): 焊接部分 横向>100% 纵向>200%
  • 拉伸延展(其他区域): 其他区域 横向>100% 纵向>200%

产品配件

40L-N型内衬袋与卡扣、破口密封垫、防尘盖、供液管配套使用。

7a898880eb92b417c8f849568c0acd2d.pngb451b17bcdabc84a28c431396d04ae4e.png705c57bd1e8cee74f0f69b12dfb9f9b3.png72e191bab7df1e1fc1422f53165b7ba7.png
破口密封垫

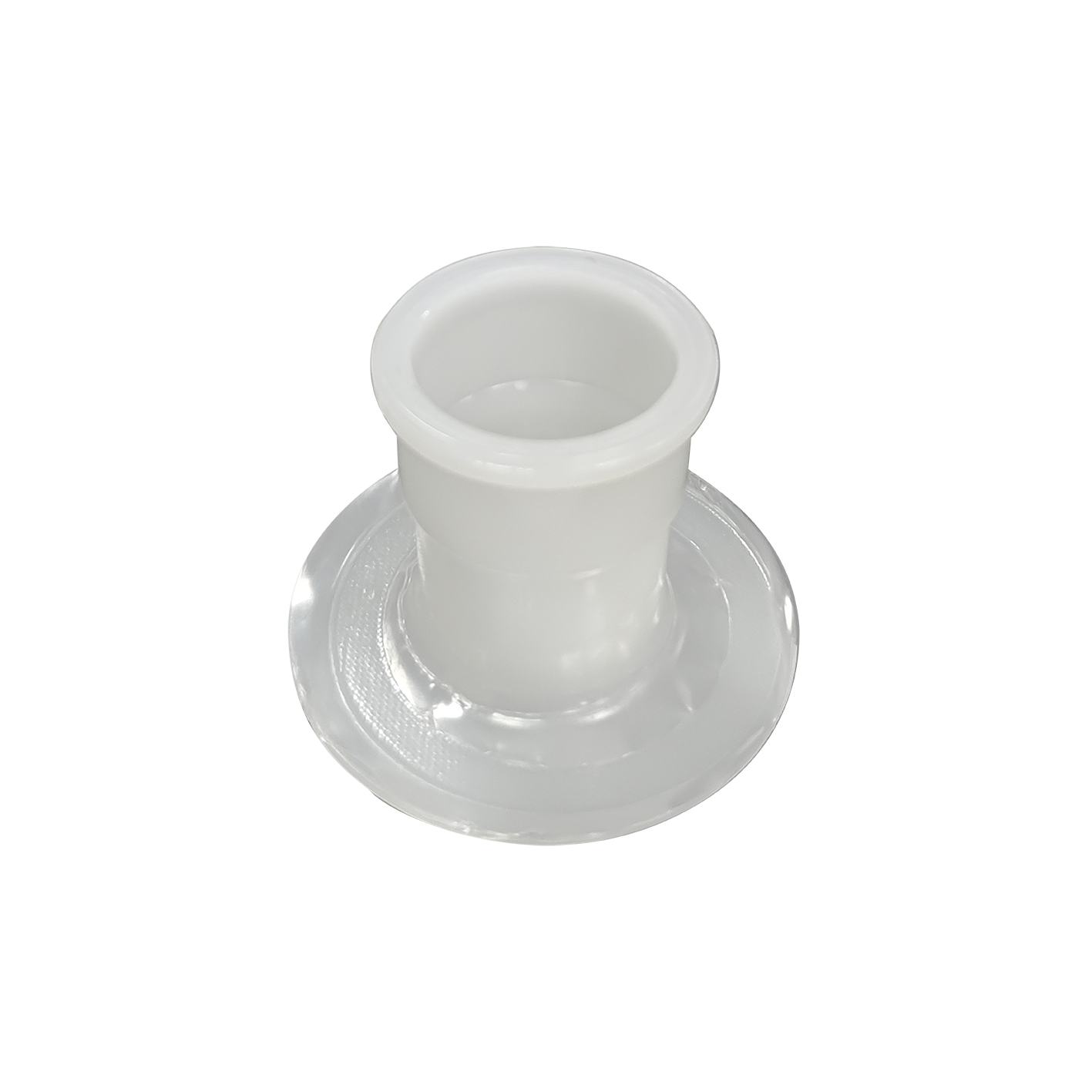

袋口

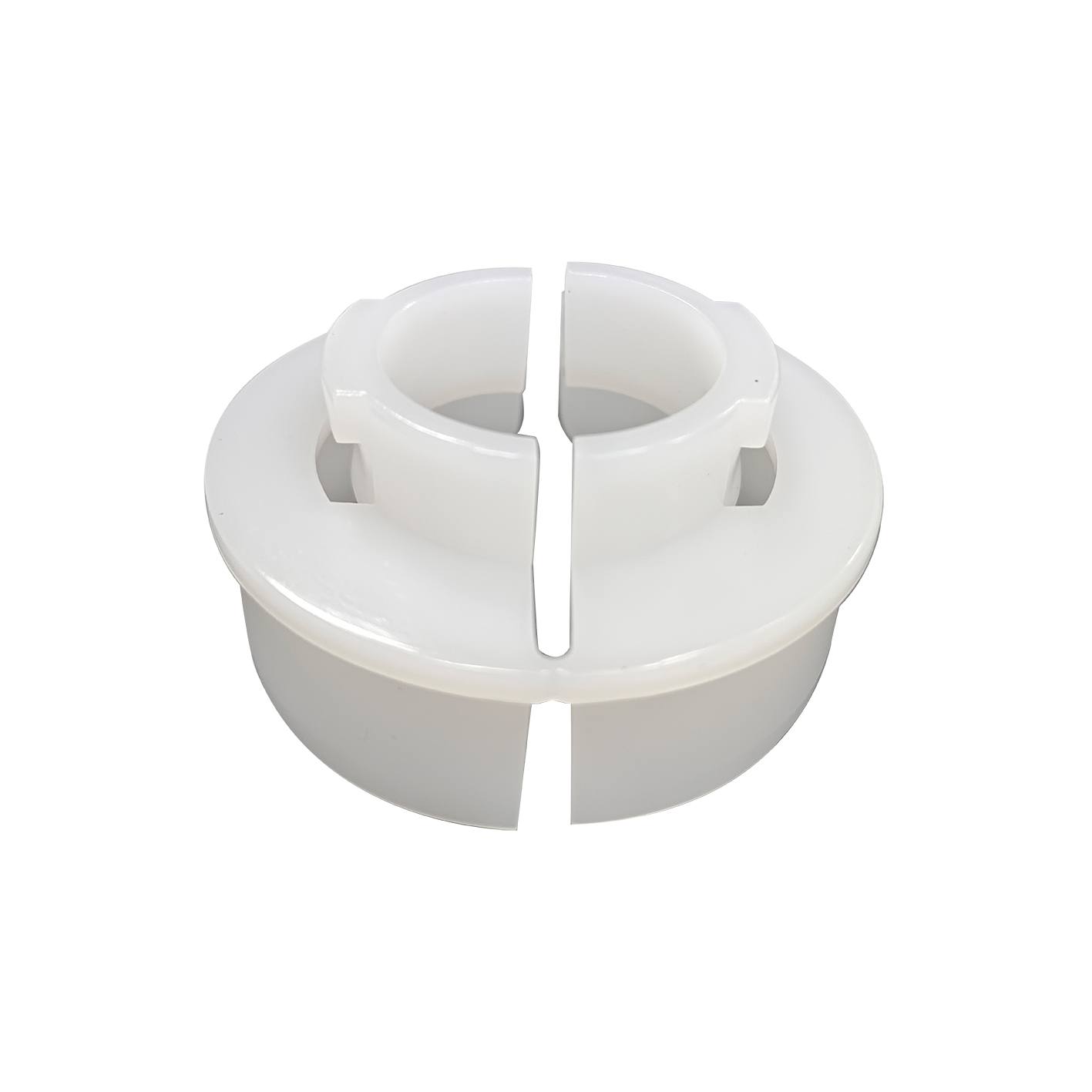

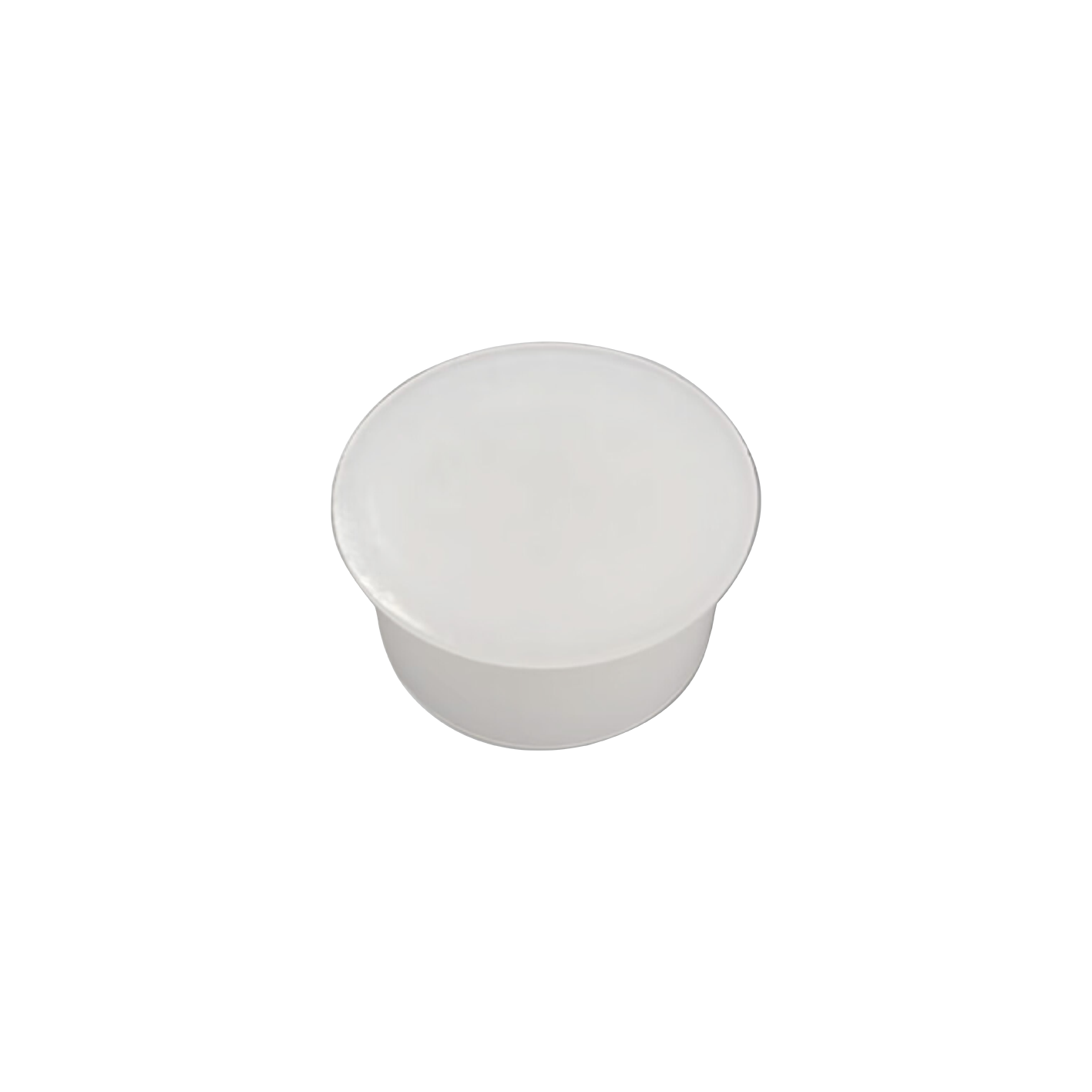

防尘盖卡扣


产品尺寸与测试点位

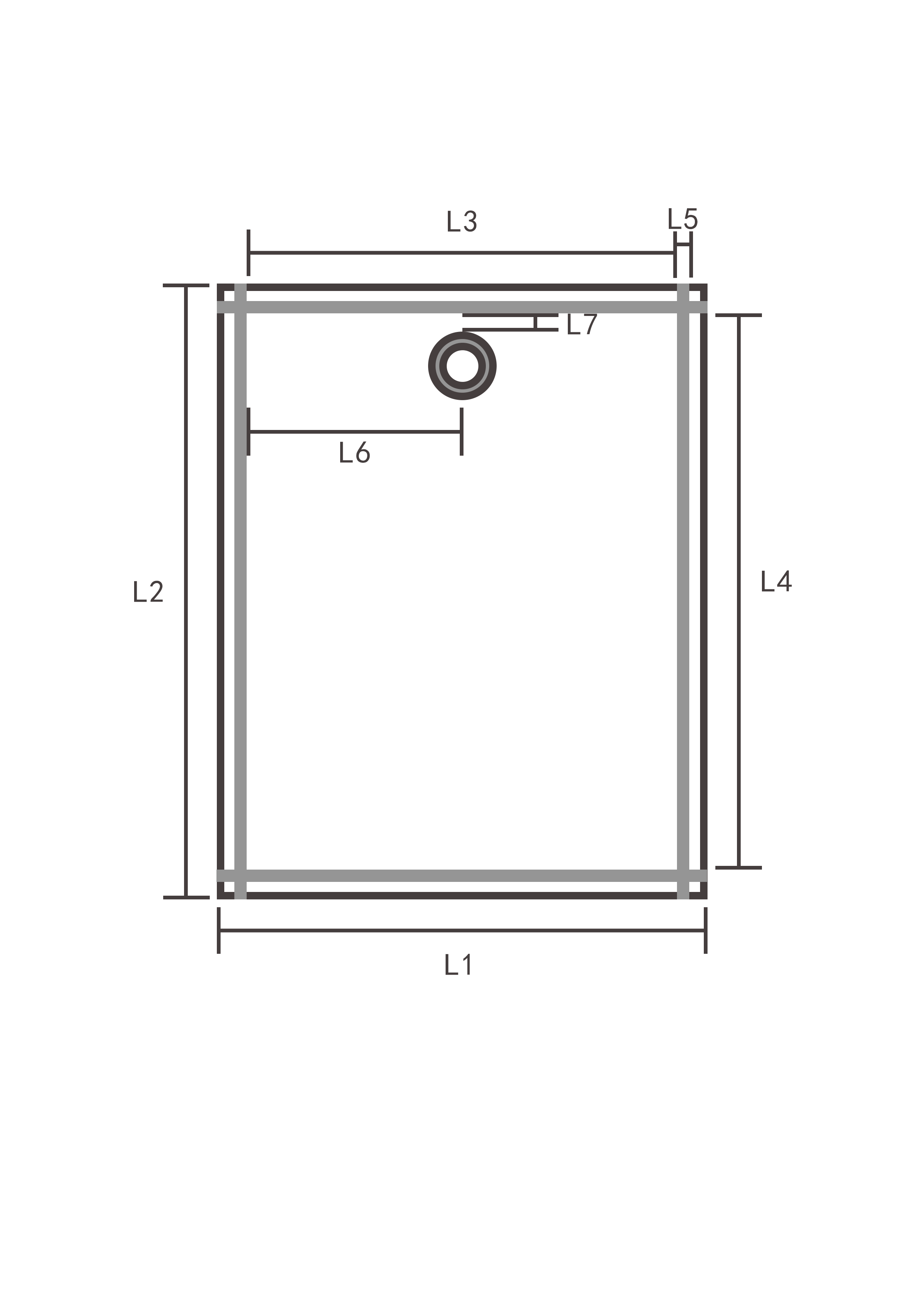

尺寸图测试点位图



对应图纸位置(单位mm)

L1

L2L3L4L5L6L7
40L570
850535
815
7
居中16
公差±5
±5±5±5±1
±2
