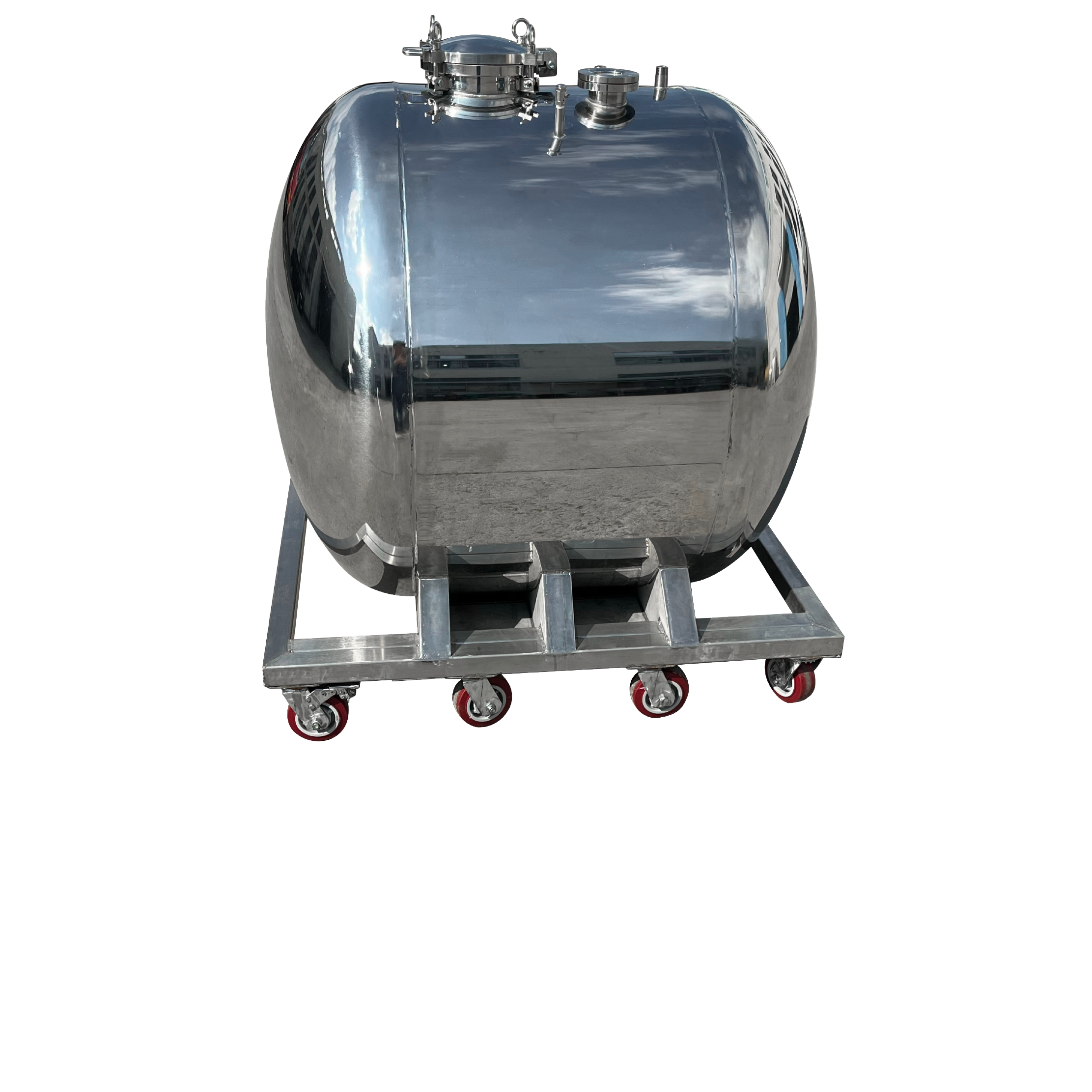

卧式吨桶

产品型号:JSD-GT-F-EP-1100-900-316-4

  • 外形尺寸: 1200mm×1108mm×H1340mm
  • 安全容积: 950L
  • 桶身厚度: 4.0t
  • 桶身材质: 316L
  • 底部框架: SUS304
  • O型圈: PTFE
  • 试验压力: 0.5Mpa
  • 设计温度: 90°C
  • 内壁处理: 镜面抛光+EP
  • 外壁处理: 镜面抛光

接口表

序号
品名规格/尺寸
管口
备注
N1手孔DN200/
可拆卸
N2循环口3/4“外丝/
N3压力表3/4“外丝/
N4安全阀1/4“内丝/
N5气相口3/8“外丝快接
N6可视口
DN65外丝焊接
N7排进口
1/2“外丝快接

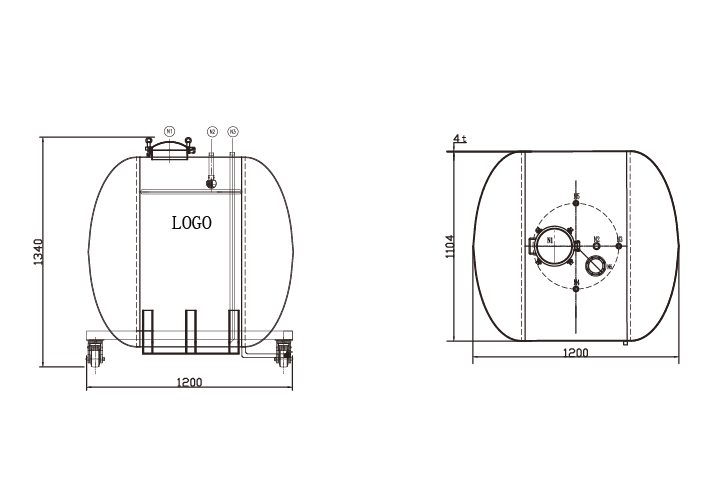

尺寸图
