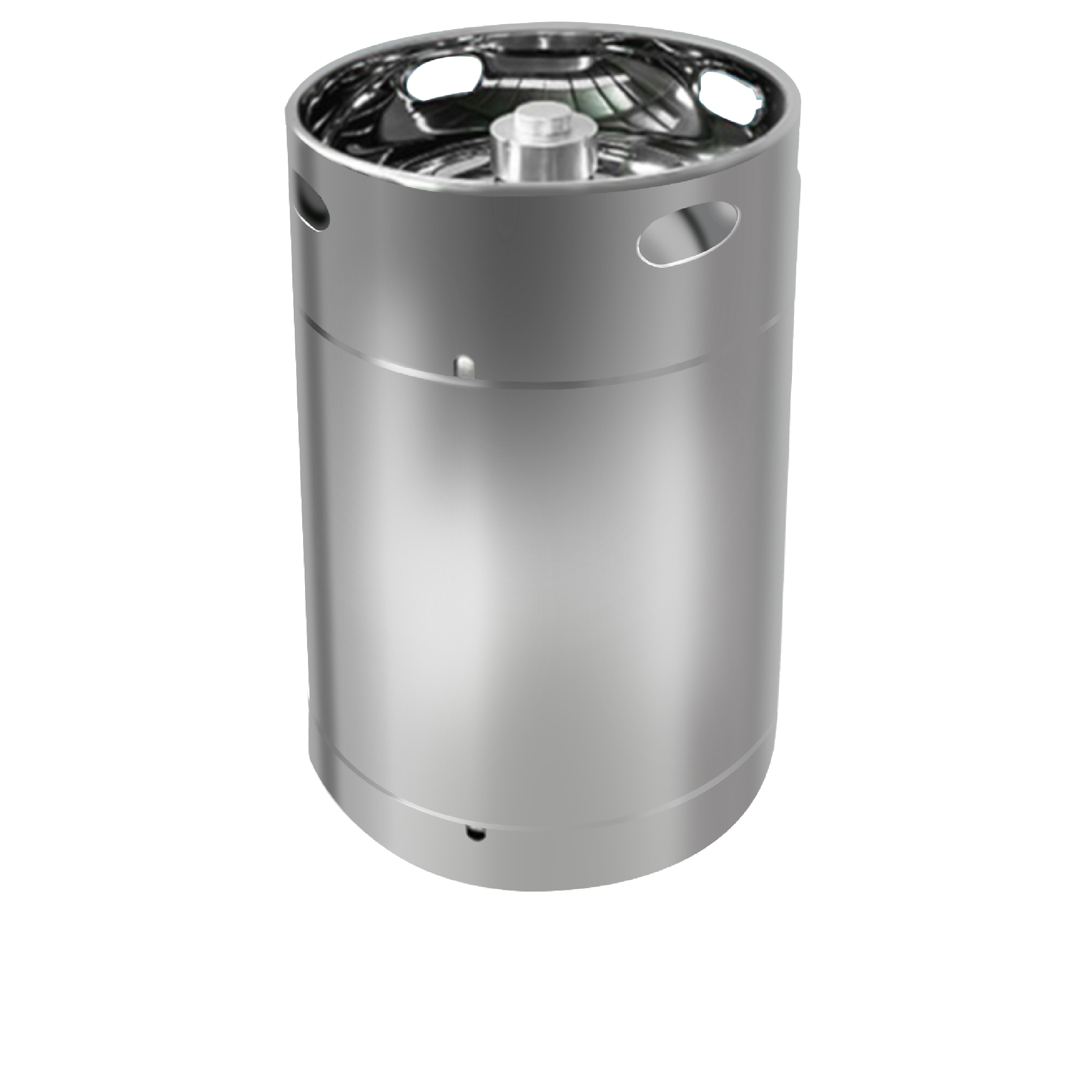

200L光阻桶

产品型号:JSD-GT-GZ-XD-600-200-304-2

  • 外形尺寸: Φ608mm×H1002mm
  • 安全容积: 200L
  • 桶身材质: SUS304
  • 管件阀门: SUS304
  • 桶身厚度: 2.0t
  • 设计温度: -70℃~ 90℃
  • 试验压力: 0.29MPa
  • 设计压力: 0.49MPa
  • 内壁处理: 酸洗钝化处理
  • 外壁处理: 拉丝处理

配套盖子


序号明细规格/参数单位材料
N1大盖外圈Φ133.5±0.2mm6061国标铝
N2大盖总高77±0.2mm6061国标铝
N3上螺纹外圈Φ56.5±0.2mm6061国标铝
N4上螺纹起点离顶4.5±0.2mm6061国标铝
N5上螺纹高16±0.1mm6061国标铝

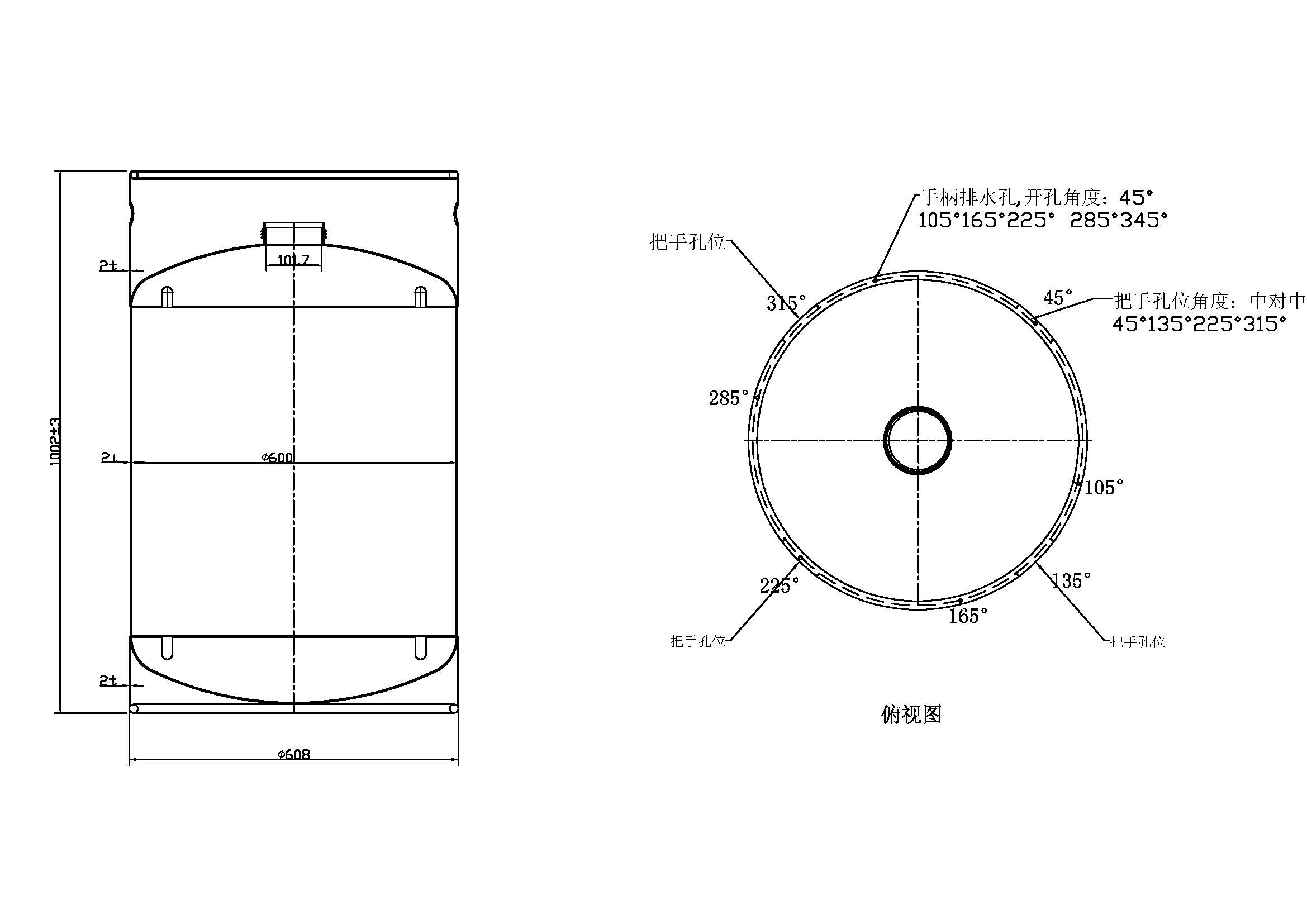

尺寸图
